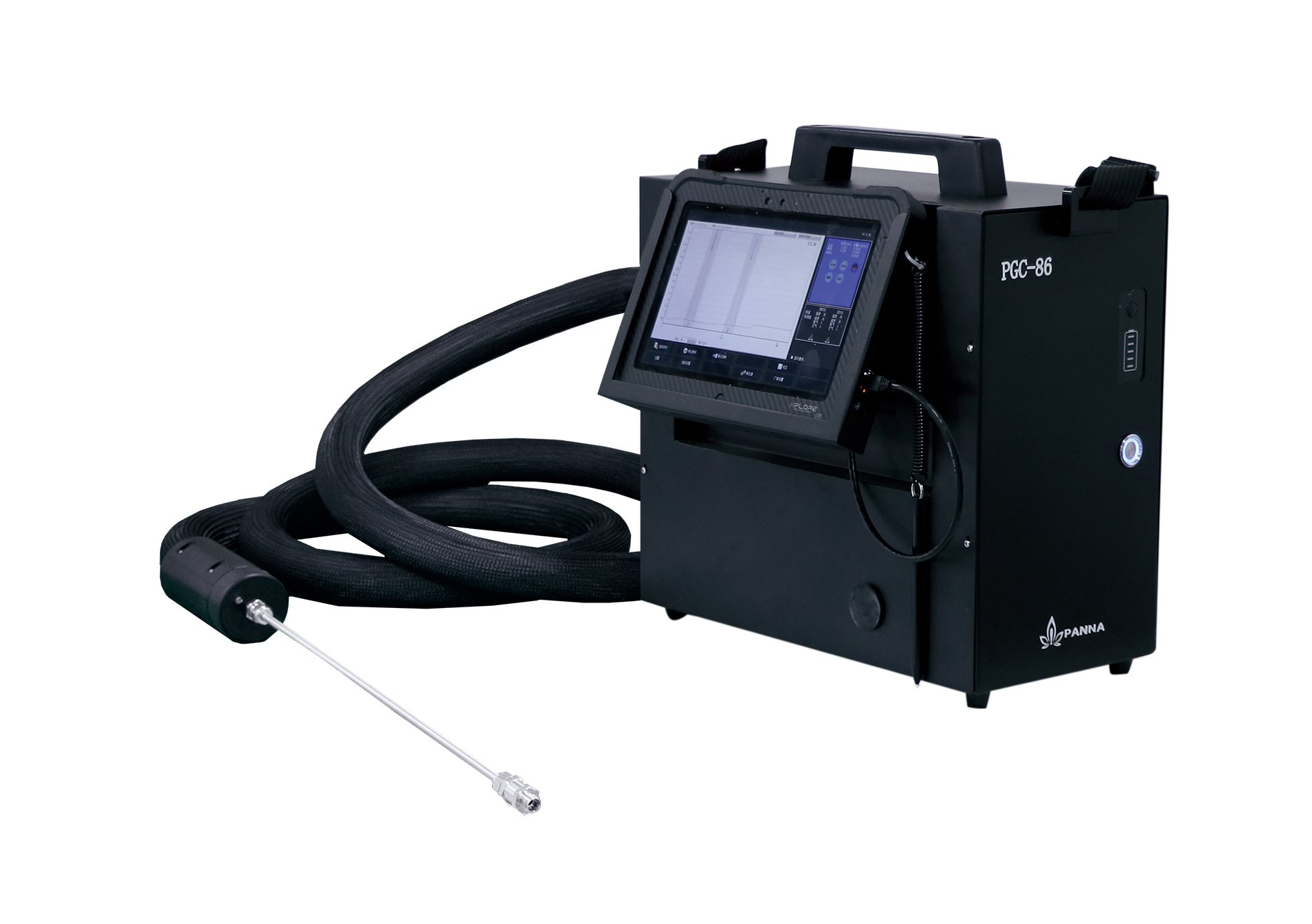

1. 便携式非甲烷总烃监测仪技术要求

1.1基本要求

（1）监测项目：固定污染源、厂界无组织、环境空气中VOCs（甲烷，总烃，非甲烷总烃）在线监测。

（2）★监测方法：气相色谱法（GC-FID），甲烷采用色谱柱分离后检测，总烃直接检测的方法，非甲烷总烃通过差减法进行计算得出；采用两定量环三色谱柱，采样具备预抽和反吹功能，后期可增加苯系物等监测因子。

（3）工作条件：

① 电源条件：交直流两用，能用220V交流电；内置电池，主机及采样抢同时工作运行时间≥5h；

② 环境温度：-10℃到45℃；

③ 环境湿度：5%-95%；

（4）检测器要求：

① 氢火焰离子化检测器，FID能自动点火，熄火自动关闭氢气；

② FID检测器的出气处采用阻火隔离安全技术设计，提高安全防护；

③ 微电流数字信号输出型检测器（单位PA），线性范围大10⁷；

④ 检出限：≤0.03mg/m³（以碳计）（非甲烷总烃）

⑤ 线性误差≤±1%F.S.（甲烷），零点漂移≤±1%F.S. 量程漂移≤±2%F.S.

⑥ 量程：全量程线性0-300000mg／m³（以碳计可定制）。

⑦ 耐高温检测器，最高可设置450℃；

⑧ 保留时间重复性：达到或优于0.3%；峰面积重复性：达到或优于0.5%

⑨ 仪器可配置TCD检测器，可实现永久性气体及低烃的测定。

高度集成：具有高集成度，整机一体化设计，零级空气、氢气等气瓶和电池等附配件集成于主机内部，无外部气瓶附件箱及电池附件箱，不需外部链接，一体化设计，一台设备集成气体采样、色谱分析检测、分析仪控制和数据处理软件，真正便携。

（5）样品采集/进样：

① 便携采样枪，可全程伴热采样，伴热温度可调，最高200℃；

② 采样管路采用不锈钢管路设计，采样探头前端设计可快速拆卸滤芯，滤芯精度≤5um，滤料应不吸附并不与气态污染物发生反应；

③ 进样温度180℃，进样器材质：钝化管，进样量 ：0.5ml定量环（总烃、甲烷）。

（6）压力/流量控制要求：全电子压力/流量控制（载气，氢气，空气），压力控制范围：0~100psi精度：0.001psi。

（7）质控要求：可配置低、中、高几种量程，其它量程可选；内置多量程标准曲线，可快速选用适合样品浓度量程的标准曲线。

（9）其他：

① 膜阀电磁阀:

² 工作压力：0.1psi-200psi；

² 使用气体介质：H2、N2、Air、He、Ar等；

² 十个端口独立控制；

² 膜阀膜片：可定期更换膜片，维护方便，维护成本低；

² 膜阀耐高温设计：最高温度可承受180℃；

² 接头尺寸：1/16或1/8（英制），零死体积；

² 快速开关，开关时间≤10ms；

² 使用寿命：10万次；

② 配套单元：

² 配套可充电锂电池24VDC 12.1AH，主机及采样抢同时工作续航时间＞5H；

² 配套气瓶可重复循环使用，节约成本；

² 氢气采用安全供气及携带形式，采用常压固态储氢形式，使用时长＞15H；

² 电池电量可视化显示；

² 仪器气源和伴热管接入全部采用快插接头，方便快捷；

² 仪器内部所有电路板采用安全电压供电DC24V；

² 可选配工况采样枪，检测范围：

湿度：(0～60)%

烟气动压：(0～2500) Pa

烟气静压：(-35～+35) kPa

烟气温度：(0～400) ℃

大气压 ：(60～130) kPa

烟气流速：(0～45) m/s

1.2主机分析仪软件要求

（1）分析仪表具有内置工业PC机和触摸操作显示屏；

（2）★全中文操作，能进行所有维护诊断功能操作，设置自动控制仪器的运行参数，自动进行数据处理，包括色谱主机的控制和数据采集，实现对外通讯，需提供挥发性有机物（VOCs）在线监测系统软件著作权证书；

（3）具有多谱图对比重复性分析、高效的批处理功能使仪器的控制、自动积分校正及输出报告等强大应用功能；

（4）设备支持监测数据的实时无线上传功能；

（5）强大的后处理功能，可实现谱图比较、重校正、数据的输入输出等功能；可连接打印机，实时打印数据结果；

（6）软件应能够显示实时数据和实时谱图，需具备查询至少180天历史数据和至少30天历史谱图的功能，并能以报表形式输出；提供甲烷、总烃测试谱图。

（7）数据分析：数据文件自动存储及记录，历史数据可查、再处理、打印功能。

1.3 软件要求

（1）配套平板电脑可灵活拆卸且支持有线或无线连接主机方便远程操控；

（2）软件全中文控制界面，需具备仪器运行、参数设置、查看测试结果、数据导出等功能，操作简单便捷。

1.4 资质要求

（1）CPA认证要求：提供中华人民共和国计量器具型式批准证书。
